Thi công lắp đặt màn hình LED sân vận động: Kết cấu khung, chống rung & tiêu chuẩn IP65/IP67

Để nhận được tư vấn và báo giá chính xác nhất, Quý khách vui lòng liên hệ trực tiếp qua Hotline: 0963 609 097

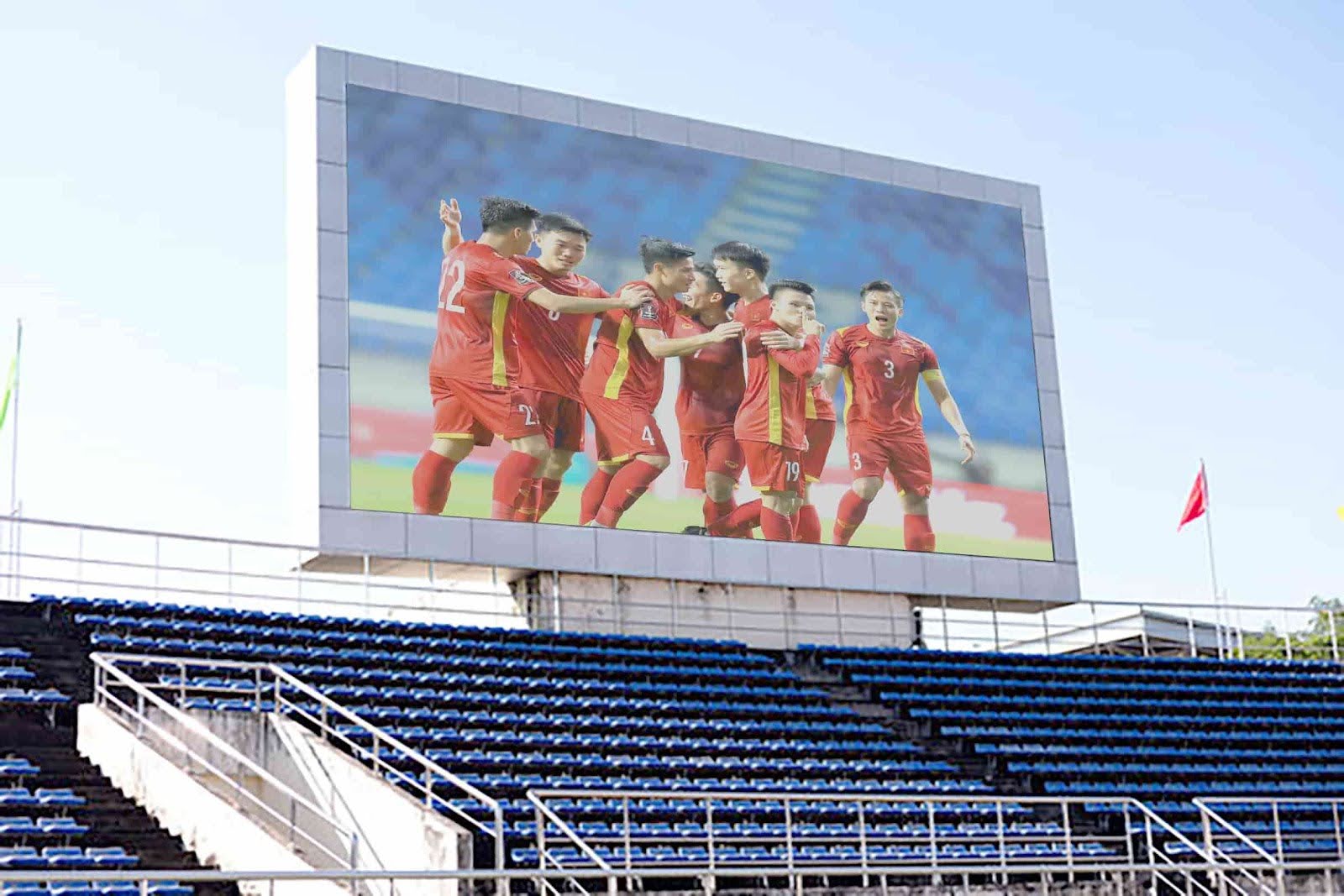

Màn hình LED sân vận động là gì và được ứng dụng như thế nào?

Màn hình LED sân vận động là loại màn hình điện tử kích thước lớn, được thiết kế đặc biệt để sử dụng ngoài trời, phục vụ cho các hoạt động thể thao và sự kiện quy mô lớn. Các màn hình này thường xuất hiện ở nhiều vị trí trong sân vận động như bảng tỷ số, màn hình quảng cáo biên sân, hoặc màn hình chính phục vụ livestream các trận đấu và sự kiện.

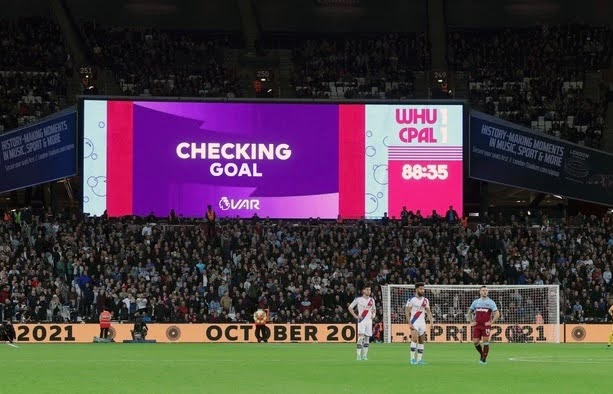

Trong lĩnh vực thể thao, màn hình LED sân vận động không chỉ giúp hiển thị thông tin về trận đấu như điểm số, thời gian mà còn tạo điểm nhấn bằng các quảng cáo động, clip highlight và các nội dung tương tác với khán giả. Ngoài bóng đá, các sân vận động dành cho điền kinh, tennis hoặc các sự kiện ngoài trời khác cũng sử dụng màn hình LED để tối ưu trải nghiệm người xem.

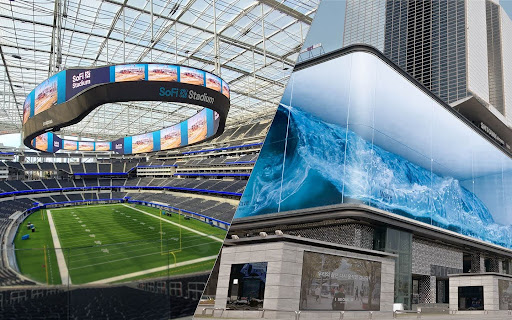

Một số ví dụ thực tế tiêu biểu có thể kể đến như màn hình LED tại sân vận động Mỹ Đình (Hà Nội), sân Thống Nhất (TP.HCM), hay các sân vận động quốc tế lớn khác, nơi công nghệ LED đã được ứng dụng rộng rãi, góp phần nâng cao chất lượng hình ảnh và sự hấp dẫn của các sự kiện thể thao.

Yêu cầu kỹ thuật đặc biệt khi thi công màn hình LED sân vận động

Kích thước và độ sáng cao phù hợp không gian ngoài trời

Màn hình LED sử dụng ngoài trời tại sân vận động phải có độ sáng rất cao, thường dao động từ 4500 đến 6000 nits, nhằm đảm bảo hình ảnh sắc nét, rõ ràng dù ở dưới ánh nắng trực tiếp. Độ sáng lớn giúp hình ảnh không bị mờ hoặc bị chói, đảm bảo trải nghiệm thị giác tốt nhất cho người xem.

Về kích thước, các màn hình LED sân vận động có thể lớn từ vài chục đến hàng trăm mét vuông, tùy theo quy mô và vị trí đặt màn hình. Kích thước này đảm bảo nội dung hiển thị có thể quan sát rõ ràng từ mọi góc khán đài.

Góc nhìn rộng và độ tương phản cao

Khán giả tại sân vận động thường ngồi ở nhiều vị trí và góc khác nhau, do đó màn hình LED phải có góc nhìn rộng, thường ngang 160 dọc 140, để hình ảnh không bị mất chi tiết khi nhìn nghiêng.

Công nghệ LED sử dụng phổ biến là SMD (Surface Mounted Device) hoặc DIP (Dual In-line Package), tùy vào vị trí lắp đặt và yêu cầu về độ bền cũng như hiệu suất. Cả hai công nghệ đều hỗ trợ độ tương phản cao giúp hình ảnh hiển thị sống động và có chiều sâu.

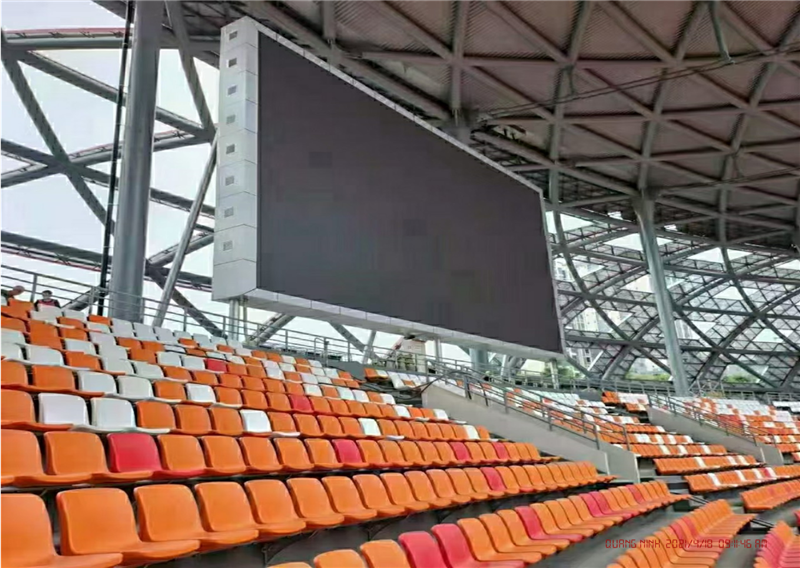

Cấu trúc khung và giải pháp chống rung khi lắp đặt

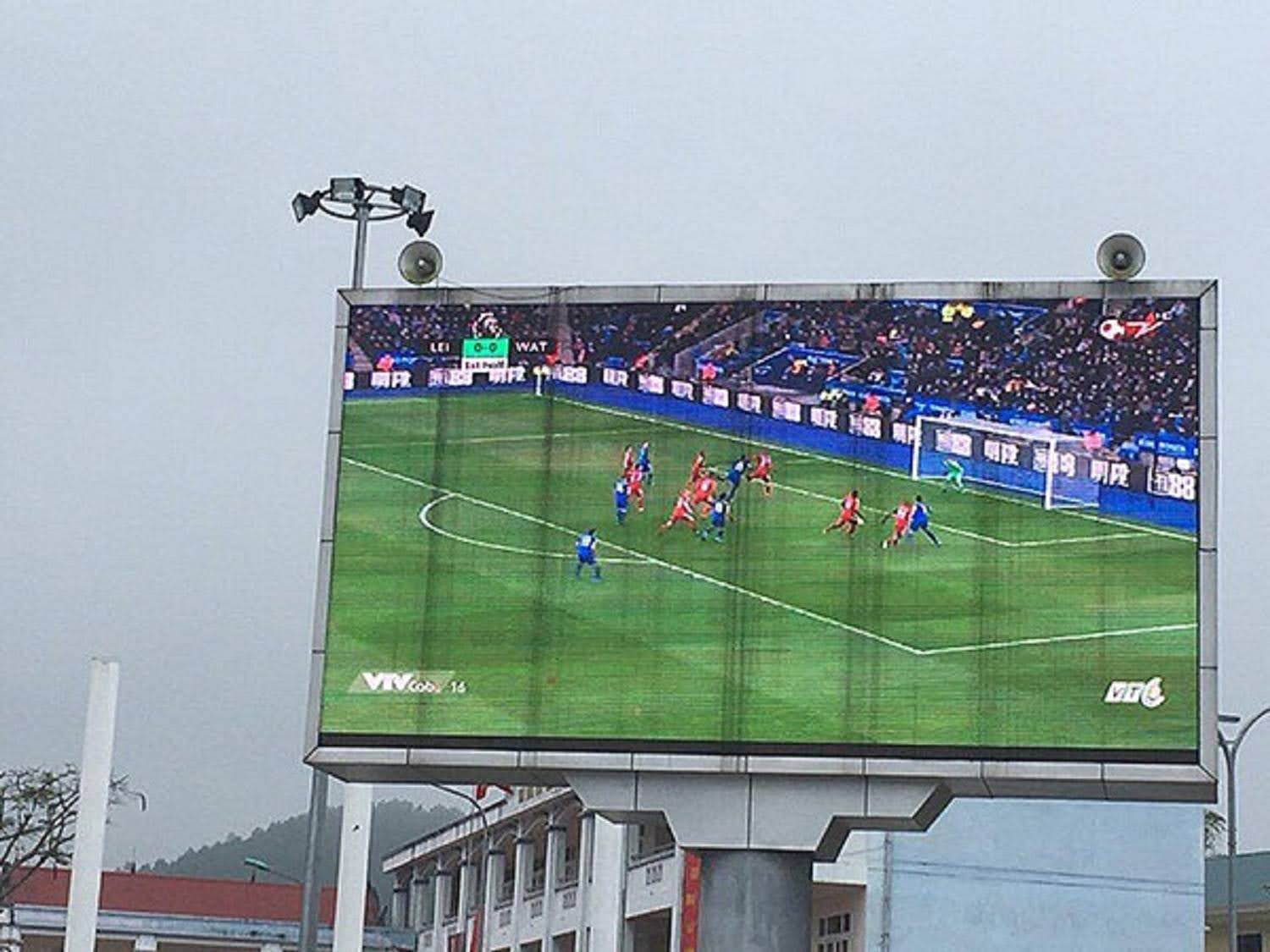

Khung thép mạ kẽm hoặc hợp kim nhôm bền bỉ

Kết cấu khung của màn hình LED sân vận động được làm bằng thép mạ kẽm hoặc hợp kim nhôm cao cấp nhằm đảm bảo độ bền và khả năng chịu lực tốt. Các vật liệu này có thể chống lại gió cấp 8 trở lên – một yếu tố rất quan trọng vì sân vận động thường nằm ngoài trời, chịu tác động của gió, mưa và các điều kiện thời tiết khắc nghiệt.

Ngoài ra, lớp sơn phủ chống oxy hóa và ăn mòn được áp dụng để kéo dài tuổi thọ của khung, giúp màn hình vận hành ổn định trong môi trường ngoài trời nhiều khắc nghiệt.

Giải pháp chống rung và triệt tiêu va đập

Việc chống rung cho màn hình LED sân vận động là yếu tố không thể thiếu để đảm bảo hình ảnh không bị nhòe hoặc gián đoạn do rung lắc, nhất là khi có gió mạnh hoặc rung chấn từ tiếng ồn và cổ động viên.

• Bulong hóa chất và bulong cơ học được sử dụng để gắn chắc chắn khung với kết cấu cố định, tránh rung lắc.

• Đệm cao su hoặc vật liệu chống rung được lắp đặt giữa module LED và khung thép, giúp triệt tiêu các va đập và rung động.

• Ngoài ra, kỹ thuật viên sẽ kiểm tra và siết chặt định kỳ để duy trì độ ổn định cho toàn bộ kết cấu.

Để nhận được tư vấn và báo giá chính xác nhất, Quý khách vui lòng liên hệ trực tiếp qua Hotline: 0963 609 097

Tiêu chuẩn IP65/IP67: Chống nước, chống bụi cho môi trường khắc nghiệt

Tiêu chuẩn bảo vệ IP là một trong những yêu cầu bắt buộc đối với màn hình LED sân vận động, nhằm đảm bảo thiết bị hoạt động tốt trong điều kiện ngoài trời.

Tiêu chuẩn	Khả năng bảo vệ	Ứng dụng
IP65	Ngăn bụi hoàn toàn, chống nước từ vòi phun	Lắp đặt cố định ngoài trời
IP67	Ngăn bụi hoàn toàn, có thể ngâm nước tạm thời	Khu vực mưa lớn, độ ẩm cao

Màn hình LED sân vận động cần đạt tối thiểu IP65 để chống bụi và nước phun trực tiếp, đảm bảo không bị hư hại do thời tiết. Với những khu vực chịu mưa lớn hoặc độ ẩm cao hơn, tiêu chuẩn IP67 là lựa chọn lý tưởng, giúp module LED có thể ngâm trong nước tạm thời mà không hỏng hóc.

Quy trình thi công lắp đặt màn hình LED sân vận động

Khảo sát và thiết kế sơ bộ
Đội ngũ kỹ thuật tiến hành đánh giá kết cấu khung sân, hướng gió, ánh sáng mặt trời và vị trí lắp đặt để xác định kích thước, độ sáng và kết cấu phù hợp.

Chế tạo khung và module LED
Khung thép hoặc hợp kim nhôm được chế tạo theo kích thước và bản vẽ thiết kế, module LED được chuẩn bị sẵn sàng theo các tiêu chuẩn IP và công nghệ phù hợp

Lắp đặt kết cấu & gắn module LED
Các khối module LED được ghép nối chính xác từng mm trên khung đã cố định, đảm bảo độ kín khít, an toàn và thẩm mỹ cao.

Đấu nối điện – mạng & cấu hình điều khiển
Hệ thống điện, mạng và phần mềm điều khiển được thiết lập để quản lý nội dung hiển thị và vận hành màn hình một cách hiệu quả.

Test nội dung – độ sáng – góc nhìn & bàn giao
Sau khi hoàn tất lắp đặt, toàn bộ hệ thống được kiểm tra chi tiết về màu sắc, độ sáng, góc nhìn và tính ổn định trước khi bàn giao cho khách hàng.

Một số lưu ý khi thi công và bảo trì màn hình LED sân vận động

Khi thi công lắp đặt và đưa vào vận hành hệ thống màn hình LED sân vận động, ngoài việc đảm bảo các tiêu chuẩn kỹ thuật và quy trình lắp đặt, việc bảo trì và phòng ngừa rủi ro là yếu tố then chốt để đảm bảo tuổi thọ, tính ổn định và hiệu quả đầu tư lâu dài của hệ thống. Dưới đây là những lưu ý quan trọng không thể bỏ qua:

Thiết bị chống sét và nguồn điện ổn định

Sân vận động là công trình ngoài trời, thường xuyên tiếp xúc trực tiếp với các yếu tố thời tiết cực đoan như giông, bão, mưa lớn. Do đó, việc lắp đặt hệ thống chống sét lan truyền và chống sét trực tiếp là bắt buộc để tránh hiện tượng cháy nổ, hư hỏng linh kiện do sét đánh hoặc dòng điện đột ngột tăng cao.

Bên cạnh đó, nguồn điện cấp cho hệ thống LED cần được đảm bảo ổn định, không dao động điện áp quá mức. Giải pháp thường được áp dụng là:

• Sử dụng ổn áp chuyên dụng hoặc bộ điều chỉnh điện áp tự động (AVR) để ổn định dòng điện đầu vào.

• Trang bị UPS (Uninterruptible Power Supply) cho các thiết bị điều khiển và máy chủ nhằm đảm bảo màn hình không bị tắt đột ngột khi mất điện, đặc biệt trong các sự kiện trực tiếp.

Bảo trì định kỳ module và vệ sinh mặt LED

Màn hình LED ngoài trời phải hoạt động trong môi trường bụi bẩn, mưa nắng, côn trùng và đôi khi cả những tác động vật lý từ sân cỏ, bóng hoặc thiết bị khác. Vì thế, bảo trì định kỳ là yếu tố bắt buộc để duy trì hiệu suất hiển thị và tăng tuổi thọ của hệ thống.

Cụ thể, công tác bảo trì nên bao gồm:

• Vệ sinh bề mặt màn hình định kỳ mỗi 1 – 3 tháng, tùy mức độ bụi trong môi trường. Có thể sử dụng máy hút bụi công suất thấp, khăn mềm, hoặc dung dịch chuyên dụng để lau nhẹ bề mặt module.

• Kiểm tra điểm ảnh chết (dead pixel) hoặc lỗi màu, lỗi hiển thị và thay thế module hỏng sớm nhất có thể.

• Kiểm tra hệ thống tản nhiệt, quạt gió, bộ nguồn, các mối hàn điện… để tránh tình trạng quá nhiệt hoặc đứt mạch.

• Kiểm tra khung đỡ, bulong, vít cố định để đảm bảo màn hình vẫn được giữ chắc chắn, không bị xê dịch do rung động hoặc tác động vật lý.

Dự phòng linh kiện và đường truyền tín hiệu

Khi vận hành hệ thống màn hình LED ở sân vận động – nơi có thể có hàng chục ngàn khán giả và truyền hình trực tiếp – việc đảm bảo không gián đoạn nội dung trình chiếu là cực kỳ quan trọng. Vì vậy, đơn vị quản lý và vận hành nên chuẩn bị sẵn các linh kiện và thiết bị dự phòng, bao gồm:

• Module LED cùng loại để thay thế nhanh nếu có điểm ảnh chết hoặc hư hỏng xảy ra.

• Nguồn điện LED, bộ xử lý hình ảnh (LED Controller), cáp kết nối dự phòng (cáp HDMI, LAN, cáp quang).

• Card điều khiển (Receiving Card) và máy tính trình chiếu cấu hình tương đương.

• Hệ thống truyền tín hiệu đôi (redundant signal system) hoặc cấu trúc “backup” để có thể tự động chuyển mạch khi hệ thống chính gặp sự cố.

Ngoài phần cứng, phần mềm điều khiển và trình chiếu nội dung cần được cập nhật và sao lưu thường xuyên để tránh lỗi phần mềm hoặc virus gây gián đoạn trình chiếu trong thời điểm quan trọng.

Báo giá thi công lắp đặt màn hình LED sân vận động

Loại màn hình	Kích thước	Đơn giá tham khảo (VNĐ/m²)	Ghi chú
LED P5 Outdoor	30 – 50m²	18 – 22 triệu	Phổ biến cho bảng tỷ số
LED P6 Outdoor	50 – 100m²	15 – 20 triệu	Sân nhỏ & vừa
LED P8 Outdoor	100m² trở lên	12 – 17 triệu	Quảng cáo, banner động

Chi phí lắp đặt màn hình LED sân vận động có thể thay đổi tùy thuộc vào kích thước, công nghệ sử dụng và yêu cầu kỹ thuật riêng biệt của từng công trình.

Để nhận được tư vấn và báo giá chính xác nhất, Quý khách vui lòng liên hệ trực tiếp qua Hotline: 0963 609 097

Đầu tư ngay hệ thống màn hình LED sân vận động chất lượng cao cùng Highvision

Việc thi công lắp đặt màn hình LED sân vận động không chỉ là giải pháp công nghệ mà còn là bước tiến chiến lược nâng tầm trải nghiệm khán giả và giá trị thương hiệu. Từ khung thép chịu lực, tiêu chuẩn IP65/IP67 đến khả năng hiển thị sắc nét ngoài trời, mọi yếu tố kỹ thuật đều đòi hỏi sự chính xác tuyệt đối và kinh nghiệm triển khai thực tiễn.

Highvision tự hào là đơn vị thi công màn hình LED sân vận động uy tín hàng đầu, với hàng loạt dự án thực tế, đội ngũ kỹ thuật
