Module LED P5 trong nhà: Cấu tạo SMD, ưu điểm & hướng dẫn ghép cabinet chuẩn

Trong các dự án màn hình LED phục vụ hội trường, sân khấu, showroom hay trung tâm hội nghị, yếu tố then chốt để đạt hiệu quả hiển thị chính là lựa chọn module LED phù hợp. Module LED P5 trong nhà (module LED P5 indoor) hiện đang là giải pháp tối ưu nhờ khả năng hiển thị rõ nét ở khoảng cách trung bình, công nghệ SMD hiện đại và tính linh hoạt khi lắp đặt.

Highvision – thương hiệu chuyên cung cấp màn hình LED và giải pháp thi công – mang đến dòng module LED P5 indoor với độ bền cao, màu sắc chuẩn xác và khả năng bảo trì đơn giản. Không chỉ đáp ứng yêu cầu kỹ thuật khắt khe, sản phẩm còn phù hợp nhiều quy mô, từ sự kiện nhỏ đến hệ thống LED cố định trong nhà.

Giới thiệu về module LED P5 trong nhà

Module LED P5 indoor là gì?

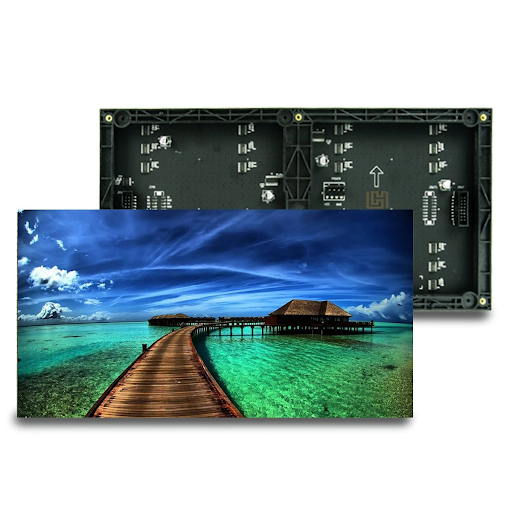

Module LED P5 indoor là loại module màn hình LED có khoảng cách điểm ảnh (pixel pitch) 5mm, được thiết kế chuyên dụng cho không gian lắp đặt trong nhà. Với mật độ điểm ảnh vừa phải, sản phẩm cho khả năng hiển thị rõ nét ở khoảng cách quan sát từ 5–15m, giúp người xem dễ dàng nhận diện nội dung quảng cáo, video hoặc hình ảnh.

Module được sản xuất dạng khối rời (module LED riêng lẻ) nên có thể ghép nối linh hoạt để tạo thành màn hình LED với kích thước tùy chỉnh. Nhờ đó, module LED P5 trong nhà phù hợp cho nhiều ứng dụng như sân khấu hội nghị, màn hình nền hội trường, phòng họp lớn hoặc khu vực trưng bày sản phẩm.

Thông số kỹ thuật cơ bản

• Pixel pitch: 5mm.
• Kích thước module phổ biến: 320×160mm.
• Loại LED: SMD3528 hoặc SMD2121 – hai loại chip LED nhỏ gọn, độ bền cao, màu sắc đồng đều.
• Độ sáng: ~1.200–1.500 nit – đủ sáng cho các không gian trong nhà mà không gây chói.
• Tần số quét: ≥1.920Hz – hiển thị mượt mà, tránh nhấp nháy khi quay video.
• Góc nhìn: ≥140°, đảm bảo hình ảnh rõ từ nhiều vị trí.

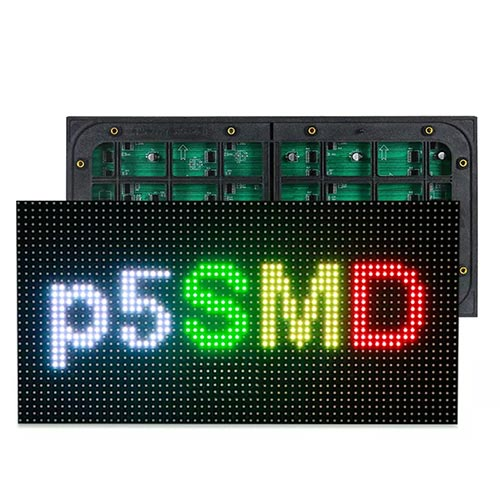

Cấu tạo module LED P5 indoor – Công nghệ SMD

Công nghệ LED SMD là gì?

LED SMD (Surface Mounted Device) là công nghệ gắn chip LED trực tiếp lên bề mặt bảng mạch in (PCB) thay vì dùng chân cắm xuyên qua. Nhờ đó, ánh sáng được phân bố đồng đều hơn, loại bỏ hiện tượng “điểm nóng sáng” và mở rộng góc nhìn lên tới 140°. Công nghệ này được sử dụng rộng rãi cho module LED P5 trong nhà vì vừa đảm bảo tính thẩm mỹ cao, vừa mang lại khả năng hiển thị mịn màng, sắc nét ngay cả khi đứng gần.

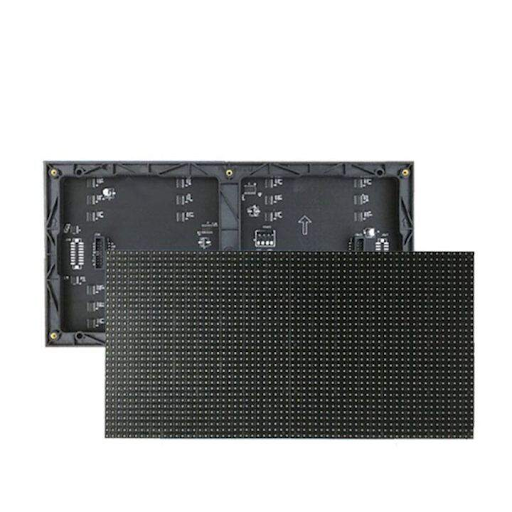

Cấu tạo 5 lớp của module LED P5 indoor

1. Mặt mask nhựa đen – Che chắn, bảo vệ LED khỏi bụi bẩn, đồng thời tăng độ tương phản hình ảnh.
2. Bóng LED SMD – Thành phần chính tạo nên từng điểm ảnh, quyết định độ sáng và màu sắc hiển thị.
3. PCB đa lớp – Mạch in nhiều lớp giúp dẫn tín hiệu và cấp nguồn ổn định cho từng chip LED.
4. Khung module & vít cố định – Giữ module chắc chắn trên cabinet, đảm bảo độ phẳng của toàn bộ màn hình.
5. Bo HUB & dây cáp – Bộ phận kết nối module với card điều khiển, đảm bảo tín hiệu truyền tải mượt mà.

Ưu điểm khi dùng module LED P5 công nghệ SMD

• Hiển thị mượt, không xuất hiện điểm chết giả, duy trì chất lượng hình ảnh trong thời gian dài.
• Hình ảnh sáng rõ, không bị nhòe khi quay camera, thích hợp cho các sự kiện cần livestream hoặc ghi hình.
• Bảo trì nhanh chóng: có thể thay thế từng module riêng lẻ mà không cần tháo rời toàn bộ màn hình, tiết kiệm thời gian và chi phí.

Ưu điểm nổi bật của module LED P5 trong nhà

1. Lắp đặt linh hoạt theo diện tích và nhu cầu

Module LED P5 indoor được thiết kế dạng khối rời, có thể ghép ngang hoặc dọc để tạo thành màn hình LED với tỉ lệ khung hình tùy chỉnh. Nhờ tính linh hoạt này, sản phẩm dễ dàng đáp ứng nhiều không gian và mục đích sử dụng như:

• Sân khấu biểu diễn, hội nghị cần màn hình lớn hiển thị video trực tiếp.
• Màn hình nền hội trường phục vụ sự kiện, hội thảo.
• Bảng quảng cáo điện tử tại showroom, trung tâm thương mại hoặc triển lãm.

2. Tiết kiệm điện năng, vận hành ổn định

So với module LED ngoài trời, LED P5 trong nhà có công suất tiêu thụ thấp hơn, giúp giảm chi phí điện năng hàng tháng. Bên cạnh đó, sản phẩm hoạt động mát hơn, hạn chế sinh nhiệt, từ đó giảm tải cho bộ nguồn và kéo dài tuổi thọ linh kiện.

3. Bảo trì nhanh chóng, giảm chi phí sửa chữa

Một ưu điểm nổi bật khác của module LED P5 indoor là khả năng thay thế từng module hỏng một cách độc lập. Quá trình bảo trì không yêu cầu tháo rời toàn bộ kết cấu màn hình, giúp:

• Tiết kiệm thời gian sửa chữa.
• Hạn chế gián đoạn hoạt động trong các sự kiện quan trọng.
• Giảm chi phí bảo dưỡng dài hạn cho chủ đầu tư.

Hướng dẫn ghép cabinet chuẩn khi lắp module LED P5

Bước 1: Chọn cabinet đúng chuẩn

• Kích thước phổ biến: 640×640mm hoặc 960×960mm.
• Chất liệu: Sắt sơn tĩnh điện hoặc nhôm đúc nhẹ, chống cong vênh.
• Yêu cầu kỹ thuật: Bề mặt cabinet phẳng tuyệt đối để căn chỉnh module chính xác.

Bước 2: Lắp module vào cabinet

• Cố định module bằng vít từ mặt trước (dạng lỗ vít chìm).
• Kết nối dây tín hiệu và dây nguồn theo sơ đồ HUB của nhà sản xuất.

Bước 3: Ghép các cabinet thành màn hình hoàn chỉnh

• Sử dụng khóa định vị cabinet để nối liền, đảm bảo độ phẳng toàn bề mặt.
• Kết nối card điều khiển – bộ xử lý – nguồn điện tổng.
• Căn chỉnh màu sắc và độ sáng đồng đều bằng phần mềm chuyên dụng.

Kiểm tra kỹ thuật sau khi lắp ghép

• Test hiển thị toàn màn để đảm bảo không có sọc ngang/dọc.
• Loại bỏ điểm chết, kiểm tra hình ảnh không gợn hoặc lệch màu.

Ghé Highvision để chọn module LED P5 indoor chất lượng & lắp đặt chuẩn

Module LED P5 indoor với cấu tạo SMD hiện đại không chỉ đảm bảo chất lượng hiển thị sắc nét mà còn mang đến độ bền cao, tiết kiệm điện năng và dễ dàng thi công lắp đặt. Việc nắm vững các bước ghép cabinet chuẩn giúp màn hình đạt hiệu quả tối ưu, hạn chế lỗi và kéo dài tuổi thọ thiết bị.

Nếu bạn đang tìm kiếm giải pháp màn hình LED P5 trong nhà cho hội trường, sân khấu, phòng họp hay sự kiện, hãy lựa chọn những đơn vị cung cấp uy tín để được tư vấn cấu hình phù hợp, hỗ trợ kỹ thuật chuyên sâu và bảo hành trọn gói. Đây chính là yếu tố quyết định giúp bạn sở hữu một hệ thống màn hình LED hoạt động ổn định, mang lại trải nghiệm thị giác ấn tượng nhất cho người xem.
