Module LED P2 trong nhà: Cấu tạo SMD, ưu điểm & hướng dẫn ghép cabinet chuẩn

Highvision mang đến giải pháp hiển thị LED tối ưu cho không gian trong nhà. Bài viết sau đây giúp bạn hiểu rõ cấu tạo, công nghệ, ưu điểm và kỹ thuật ghép module LED P2 để đảm bảo chất lượng trình chiếu vượt trội.

Tổng quan về module LED P2 trong nhà và vai trò trong hệ thống hiển thị

Module LED P2 indoor là gì?

Module LED P2 trong nhà là một trong những dòng module LED có khoảng cách điểm ảnh (pixel pitch) là 2.0mm – khoảng cách lý tưởng cho hiển thị ở không gian gần. Với pixel pitch nhỏ, module này cho phép hiển thị hình ảnh sắc nét, chi tiết ngay cả ở khoảng cách xem dưới 5 mét.

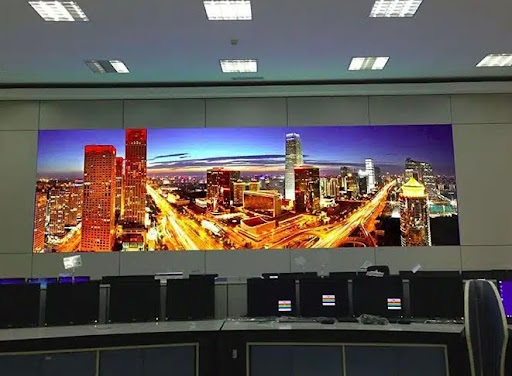

Đây là loại module chuyên dùng cho các ứng dụng hiển thị trong nhà, bao gồm hội trường, phòng họp, showroom trưng bày sản phẩm, sân khấu sự kiện, trung tâm thương mại hay đài truyền hình. Nhờ đặc điểm kỹ thuật vượt trội, nó đáp ứng được yêu cầu thẩm mỹ cao, trình chiếu hình ảnh mượt mà, không nhòe hoặc vỡ hình.

Cấu trúc hệ thống màn hình LED: Module – Cabinet – Hệ điều khiển

Màn hình LED hoàn chỉnh trong nhà không được tạo thành từ một tấm lớn duy nhất mà là tập hợp của nhiều module LED P2 lắp ráp lại.

Các module này được gắn chặt vào các khung cabinet – là đơn vị chứa module theo từng cụm. Sau khi hoàn thiện các cabinet, kỹ thuật viên sẽ tiến hành lắp ráp các cabinet lại thành một hệ thống màn hình lớn có thể mở rộng linh hoạt theo yêu cầu thiết kế.

Hệ thống này kết nối với bộ điều khiển trung tâm bao gồm card gửi (sending card) và card nhận (receiving card), giúp phân phối tín hiệu hình ảnh, đồng bộ nội dung và đảm bảo sự ổn định trong trình chiếu.

Cấu tạo chi tiết của module LED P2 trong nhà (SMD)

Công nghệ LED SMD và đặc điểm của LED P2

Module LED P2 sử dụng công nghệ SMD (Surface Mounted Diode), nghĩa là các chip LED được gắn trực tiếp trên bề mặt bảng mạch, tạo ra góc nhìn rộng và khả năng tỏa sáng đồng đều.

Với LED P2, điểm ảnh được bố trí với khoảng cách 2.0mm, cho phép đạt mật độ điểm ảnh cao trên mỗi mét vuông, từ đó tăng cường độ sắc nét và chi tiết của hình ảnh hiển thị – đây là yếu tố quan trọng với các màn hình sử dụng ở khoảng cách xem gần như trong nhà.

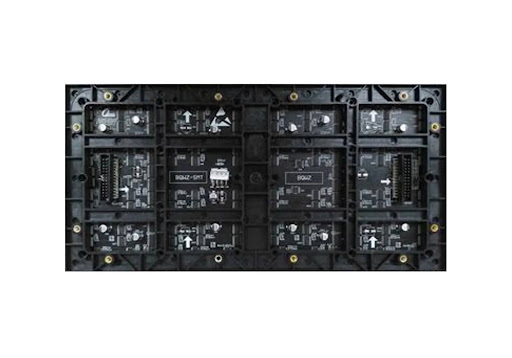

Thành phần chính của một module LED P2

Một module LED P2 trong nhà gồm những thành phần cơ bản như sau:

• Tấm PCB: bảng mạch in giữ vai trò trung tâm, là nơi lắp đặt chip LED, IC và kết nối điện.
• Mặt nạ module: lớp nhựa đen giúp chống phản xạ ánh sáng và bảo vệ diode LED khỏi va đập, bụi bẩn.
• IC điều khiển: các vi mạch chịu trách nhiệm xử lý tín hiệu và dòng điện, đảm bảo LED hoạt động chính xác.
• Khung module: thường được làm từ nhôm hoặc nhựa kỹ thuật cao cấp, chịu lực tốt, định hình chắc chắn cho toàn bộ module.

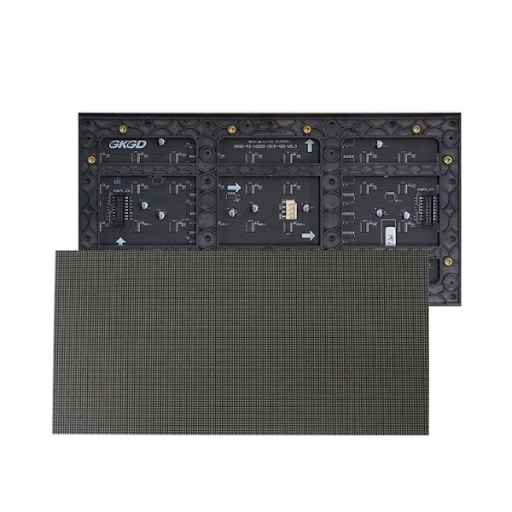

Kích thước module phổ biến

Module LED P2 indoor thường có các kích thước tiêu chuẩn như 256mm × 128mm hoặc 320mm × 160mm. Việc chọn kích thước module phụ thuộc vào thiết kế tổng thể của màn hình và loại cabinet được sử dụng.

Mỗi kích thước module sẽ tương ứng với số lượng module cần để tạo thành một cabinet và ảnh hưởng đến quy trình lắp đặt cũng như cấu hình kỹ thuật tổng thể của màn hình.

Ưu điểm nổi bật của module LED P2 trong nhà

Độ phân giải cao – phù hợp khoảng cách xem gần

Nhờ mật độ điểm ảnh dày đặc, module LED P2 mang lại khả năng hiển thị sắc nét ở khoảng cách xem từ 2–5 mét. Điều này lý tưởng cho các không gian như phòng họp nhỏ, sảnh tiếp khách, sân khấu mini, nơi mà người xem đứng gần màn hình.

Nội dung trình chiếu như chữ nhỏ, hình ảnh chi tiết hay video full HD đều thể hiện trọn vẹn, không bị rỗ hoặc vỡ hình.

Góc nhìn rộng – màu sắc đồng đều từ mọi phía

Công nghệ LED SMD giúp module LED P2 đạt góc nhìn lên đến 160° theo cả phương ngang và dọc. Điều này đảm bảo hình ảnh và màu sắc đồng đều ngay cả khi người xem đứng lệch trái, phải hoặc nhìn từ trên xuống.

Tính năng này đặc biệt quan trọng ở không gian công cộng hoặc hội trường nơi khán giả ngồi ở nhiều vị trí khác nhau.

Dễ dàng bảo trì & thay thế từng module

Một điểm mạnh đáng chú ý là khả năng bảo trì cực kỳ linh hoạt. Mỗi module LED P2 có thể được gắn vào cabinet bằng hệ thống từ tính hoặc vít, dễ tháo ra và lắp vào khi cần.

Trong trường hợp có điểm chết, nhấp nháy hoặc lỗi màu, chỉ cần thay module bị lỗi mà không ảnh hưởng đến toàn bộ màn hình – tiết kiệm thời gian và chi phí bảo trì.

Tiết kiệm điện, thân thiện môi trường

Sử dụng chip LED SMD hiện đại, các module LED P2 tiêu tốn ít điện năng hơn trong khi vẫn đảm bảo độ sáng cao. Tỏa nhiệt thấp đồng nghĩa với việc không cần hệ thống quạt gió mạnh, giảm tiếng ồn và thân thiện với môi trường.

Đây là giải pháp phù hợp cho không gian kín hoặc nơi yêu cầu tiết kiệm điện năng.

Hướng dẫn ghép cabinet từ module LED P2 đúng kỹ thuật

Chuẩn bị cabinet – khung kim loại chứa module

Cabinet đóng vai trò là giá đỡ để lắp ghép các module LED lại với nhau thành màn hình lớn. Một cabinet thông thường có thể chứa từ 4 đến 8 module, tùy vào kích thước module và mục đích sử dụng.

Vật liệu chế tạo cabinet thường là nhôm đúc nguyên khối hoặc thép phủ sơn tĩnh điện – đảm bảo độ cứng, chống ăn mòn và chịu lực tốt.

Cách ghép module LED vào cabinet

Quy trình ghép module vào cabinet cần đảm bảo:

• Lắp module theo đúng chiều được thiết kế sẵn (có đánh dấu).
• Giữ khoảng cách đều nhau giữa các module để tránh tạo viền đen hoặc hở sáng.
• Sử dụng dụng cụ căn chỉnh độ phẳng để tránh sai lệch gây nhấp nhô màn hình sau khi ghép.

Việc ghép đúng kỹ thuật ảnh hưởng trực tiếp đến chất lượng hiển thị và tuổi thọ hệ thống.

Kết nối nguồn và tín hiệu giữa các module

Sau khi ghép xong, kỹ thuật viên sẽ tiến hành kết nối nguồn điện và dây tín hiệu như sau:

• Dây nguồn: cấp điện từ nguồn tổng đến từng module, cần đảm bảo điện áp ổn định.
• Cáp tín hiệu: thường là cáp mạng (RJ45), nối tiếp từ module này sang module kia theo chiều đánh dấu, đảm bảo tín hiệu được truyền liên tục.

Đặc biệt, cần chú ý đến chống nhiễu tín hiệu và kiểm tra điện áp trước khi vận hành hệ thống.

Một số lỗi thường gặp khi ghép cabinet LED P2 và cách khắc phục

Ghép không khít – bị hở sáng giữa các module

Lỗi này thường do sử dụng module và cabinet không tương thích kích thước hoặc gắn lệch trong quá trình lắp.

Giải pháp là kiểm tra lại toàn bộ kích thước cabinet, sử dụng module đồng bộ và điều chỉnh bằng dụng cụ căn chỉnh chuyên dụng.

Sai màu giữa các vùng module

Hiện tượng sai màu cục bộ có thể do module thuộc các lô sản xuất khác nhau hoặc IC điều khiển không đồng bộ.

Khắc phục bằng cách cân chỉnh màu bằng phần mềm điều khiển, hoặc thay thế module cùng model, cùng lô để đảm bảo đồng nhất màu sắc.

Lỗi điểm chết, nhấp nháy

Lỗi thường gặp nhất liên quan đến diode LED hỏng, IC lỗi hoặc cáp tín hiệu không ổn định.

Cách xử lý hiệu quả là thay thế module mới, hoặc nếu có thiết bị chuyên dụng, có thể sửa trực tiếp tại chỗ để tiết kiệm chi phí.

Highvision – Đơn vị cung cấp & lắp đặt module LED P2 uy tín

Cung cấp module LED P2 chính hãng – đủ CO, CQ

Highvision cam kết cung cấp module LED P2 trong nhà chính hãng, có đầy đủ giấy tờ chứng minh nguồn gốc xuất xứ (CO) và chất lượng sản phẩm (CQ).

Module đồng bộ về độ sáng, màu sắc và hiệu suất – phù hợp cho mọi dự án thi công từ nhỏ đến lớn, từ 2m² đến hơn 100m².

Tư vấn kỹ thuật và lắp đặt chuẩn – bảo hành toàn quốc

Với đội ngũ kỹ thuật giàu kinh nghiệm, Highvision hỗ trợ khách hàng từ khâu tư vấn chọn module, thiết kế màn hình đến thi công lắp đặt trọn gói.

Chúng tôi cung cấp chế độ bảo hành lâu dài, cam kết xử lý sự cố nhanh chóng và tận nơi khi có yêu cầu kỹ thuật.

Kho linh kiện & module LED P2 luôn sẵn có

Highvision có sẵn kho module LED P2 và các linh kiện thay thế tại các chi nhánh, giúp đáp ứng nhanh nhu cầu bảo trì, sửa chữa và mở rộng hệ thống.

Chúng tôi hỗ trợ giao hàng toàn quốc, đảm bảo đúng tiến độ và chất lượng theo cam kết.
