Module LED P1.86 indoor: cấu tạo SMD, ưu điểm & hướng dẫn ghép cabinet chuẩn

Module LED P1.86 trong nhà là giải pháp hiển thị chất lượng cao, phù hợp với các không gian yêu cầu hình ảnh sắc nét ở khoảng cách gần như phòng họp, showroom, trung tâm điều hành. Highvision sẽ giúp bạn hiểu rõ cấu tạo công nghệ SMD, ưu điểm nổi bật, hướng dẫn lắp ghép module vào cabinet chuẩn, cùng các tư vấn kỹ thuật quan trọng khi lắp đặt.

Để nhận được tư vấn và báo giá chính xác nhất, Quý khách vui lòng liên hệ trực tiếp qua Hotline: 0963 609 097

Giới thiệu về module LED P1.86 indoor

Pixel pitch 1.86mm là gì? Vì sao phù hợp với môi trường hiển thị trong nhà

Pixel pitch (hay khoảng cách điểm ảnh) 1.86mm có nghĩa là khoảng cách giữa tâm hai điểm ảnh liền kề trên module LED là 1.86mm. Đây là yếu tố quyết định đến mật độ điểm ảnh trên mỗi mét vuông màn hình, từ đó ảnh hưởng trực tiếp tới độ sắc nét và chất lượng hiển thị.

Với pixel pitch 1.86mm, mật độ điểm ảnh có thể đạt khoảng 289.000 điểm ảnh/m². Mức mật độ này giúp hiển thị nội dung rõ nét ngay cả khi người xem đứng gần màn hình, lý tưởng cho các không gian kín, khoảng cách nhìn gần như: phòng họp, showroom, trung tâm hội nghị, studio truyền hình…

Lợi thế nổi bật của module LED P1.86 trong nhà chính là sự cân bằng hợp lý giữa độ phân giải cao và chi phí đầu tư, dễ dàng triển khai cho nhiều mục đích khác nhau mà vẫn đảm bảo chất lượng hiển thị ấn tượng.

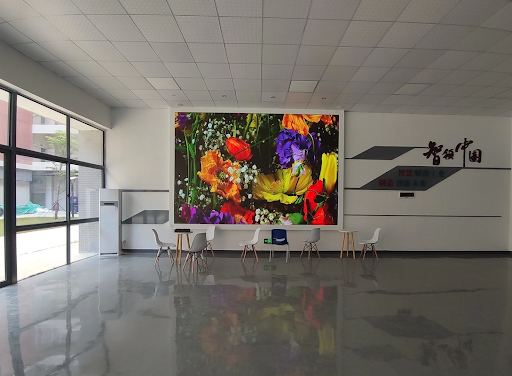

Ứng dụng phổ biến: showroom, phòng họp, hội nghị, trung tâm điều hành

Nhờ khả năng hiển thị sắc nét ở cự ly gần, module LED P1.86 indoor được ứng dụng rộng rãi tại:

• Showroom trưng bày sản phẩm: Hiển thị video quảng bá, hình ảnh sản phẩm với màu sắc sống động, thu hút khách hàng.
• Phòng họp, hội nghị, hội thảo: Trình chiếu bài thuyết trình, biểu đồ, hình ảnh chất lượng cao, hỗ trợ tương tác và trao đổi thông tin hiệu quả.
• Trung tâm điều hành, giám sát: Đảm bảo độ sắc nét của bản đồ, số liệu, dữ liệu vận hành theo thời gian thực.
• Studio truyền hình, sân khấu sự kiện: Mang lại hiệu ứng hình ảnh chân thực, hỗ trợ ánh sáng, màu sắc hài hòa cho chương trình.

Để nhận được tư vấn và báo giá chính xác nhất, Quý khách vui lòng liên hệ trực tiếp qua Hotline: 0963 609 097

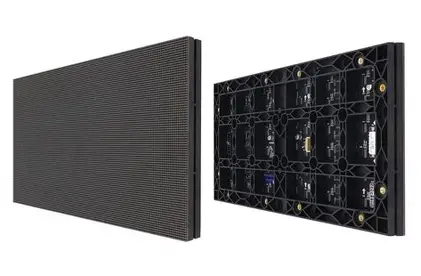

Cấu tạo của module LED P1.86 trong nhà



Cấu trúc lớp: mặt LED, bảng mạch, khung nhôm, cổng kết nối

Mỗi module LED P1.86 indoor được cấu thành từ nhiều lớp linh kiện tinh vi:

• Mặt LED (LED Surface): Nơi bố trí các chip LED SMD theo ma trận điểm ảnh.
• Bảng mạch PCB (Printed Circuit Board): Đảm nhận vai trò dẫn điện và truyền tín hiệu cho các điểm LED.
• Khung nhôm đúc hoặc hợp kim: Giúp cố định module, tản nhiệt hiệu quả, tăng độ bền cơ học.
• Cổng kết nối tín hiệu và nguồn: Bao gồm cổng dữ liệu (Data IN/OUT) và jack nguồn DC.

Sự kết hợp đồng bộ giữa các lớp cấu tạo giúp module LED hoạt động ổn định trong nhiều điều kiện vận hành liên tục tại môi trường trong nhà.

Công nghệ LED SMD: đặc điểm, nguyên lý hoạt động, phân biệt với COB

SMD (Surface Mounted Device): Là công nghệ gắn chip LED trực tiếp lên bề mặt bảng mạch, cho phép giảm kích thước điểm ảnh và tăng mật độ điểm ảnh.

Đặc điểm công nghệ SMD:

• Tích hợp 3 chip màu cơ bản (RGB) trong một điểm LED duy nhất.
• Kích thước chip nhỏ, đều màu, góc nhìn rộng.
• Dễ bảo trì nhờ thiết kế module rời.

Nguyên lý hoạt động: Chip LED nhận dòng điện từ bảng mạch, phát ra ánh sáng thông qua hiện tượng điện phát quang, tạo thành điểm ảnh màu sắc khác nhau khi phối hợp 3 màu RGB.

Phân biệt với COB (Chip On Board):

Tiêu chí	SMD	COB
Kích thước điểm ảnh	Rất nhỏ	Lớn hơn
Dễ sửa chữa	Cao	Khó bảo trì từng điểm
Độ bền cơ học	Ổn định	Cao hơn SMD
Ứng dụng	Chủ yếu dùng indoor	Thường ứng dụng outdoor, màn LED mini/micro LED

Với module LED P1.86 indoor, công nghệ SMD vẫn là lựa chọn tối ưu về hiệu quả hình ảnh và tính linh hoạt bảo trì.

Kích thước module tiêu chuẩn và khả năng tương thích cabinet

Module LED P1.86 indoor thường có kích thước tiêu chuẩn như:

• 320x160mm
• 320x320mm

Các module này dễ dàng lắp ghép vào nhiều loại cabinet tiêu chuẩn như:

• Cabinet 640x480mm (ghép 4 module 320x160mm)
• Cabinet 960x960mm (ghép 9 module 320x320mm)

Sự đa dạng kích thước giúp đơn giản hóa việc thiết kế màn hình theo kích thước yêu cầu, thuận tiện thi công lắp đặt tại nhiều không gian khác nhau.

Ưu điểm nổi bật của module LED P1.86 indoor sử dụng công nghệ SMD

Hiển thị hình ảnh sắc nét ở khoảng cách gần

Với pixel pitch chỉ 1.86mm, người xem có thể đứng gần màn hình chỉ từ 1,5m mà vẫn quan sát rõ nét nội dung. Hạn chế hiện tượng rỗ điểm, vỡ hình, mang lại trải nghiệm hình ảnh liền mạch, sắc nét.

Góc nhìn rộng, độ sáng đồng đều, ít sai lệch màu

• Góc nhìn ngang/dọc lên đến 160° – 170°.

• Độ sáng đồng đều trên toàn bộ màn hình nhờ chip SMD chất lượng cao.

• Màu sắc chính xác, ít sai lệch khi nhìn chéo nhờ thiết kế che chắn điểm LED tối ưu.

Dễ bảo trì – thay thế – nâng cấp từng module nhỏ

Thiết kế module rời dễ dàng tháo lắp từng phần khi cần sửa chữa hoặc nâng cấp. Giảm thiểu chi phí bảo trì toàn bộ hệ thống, đặc biệt phù hợp với hệ thống hoạt động liên tục nhiều năm.

Tối ưu chi phí so với các pixel pitch nhỏ hơn (P1.25, P1.53…)

So với các dòng cao cấp hơn như P1.25 hoặc P1.53:

• Giá thành rẻ hơn 20-40%.

• Yêu cầu bộ điều khiển nhẹ hơn, giảm chi phí phần cứng.

• Phù hợp với phần lớn ứng dụng indoor không đòi hỏi quá sát màn hình.

Do đó, P1.86 indoor trở thành lựa chọn cân đối giữa chất lượng hiển thị và ngân sách đầu tư.

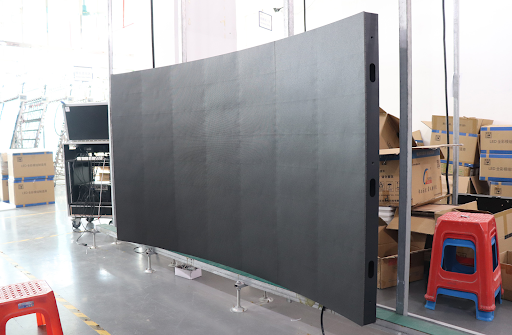

Hướng dẫn ghép module P1.86 vào cabinet chuẩn

Các loại cabinet phổ biến: 640x480mm, 960x960mm…

Một số kích thước cabinet thường dùng khi ghép module LED P1.86 indoor:

Kích thước cabinet	Loại module phổ biến	Số module
640x480mm	320x160mm	4 module
960x960mm	320x320mm	9 module
640x640mm	320x160mm	8 module

Việc lựa chọn cabinet ảnh hưởng đến tính thẩm mỹ, trọng lượng tổng thể và độ chính xác khi ghép nối.

Quy trình ghép: cố định – căn chỉnh – đấu dây – test tín hiệu

• Bước 1: Cố định cabinet vào kết cấu khung đỡ.

• Bước 2: Ghép module vào vị trí chính xác trong cabinet.

• Bước 3: Căn chỉnh các mép nối để đảm bảo độ phẳng.

• Bước 4: Đấu nối dây nguồn, dây tín hiệu giữa các module.

• Bước 5: Kiểm tra tín hiệu hiển thị thử nghiệm toàn màn hình.

Mẹo căn phẳng & xử lý viền để tránh điểm sáng lệch hoặc vết ghép lộ

• Sử dụng thước căn laser để điều chỉnh độ phẳng trong quá trình ghép.

• Siết lực ốc vừa đủ, tránh ép lệch module.

• Làm sạch bụi tại bề mặt tiếp xúc giữa module và cabinet trước khi lắp.

• Sử dụng module cùng lô sản xuất để đảm bảo màu sắc đồng nhất.

Để nhận được tư vấn và báo giá chính xác nhất, Quý khách vui lòng liên hệ trực tiếp qua Hotline: 0963 609 097

Lưu ý kỹ thuật khi lắp đặt module LED P1.86 trong nhà

Đảm bảo nguồn điện ổn định, hệ thống tản nhiệt hiệu quả

• Nguồn cấp ổn định 5V DC, chống sụt áp khi tải lớn.

• Bố trí quạt hút – thổi hoặc điều hòa không khí để duy trì nhiệt độ vận hành ổn định.

• Hạn chế đặt màn hình gần nguồn nhiệt cao, ánh nắng chiếu trực tiếp.

Chọn bộ điều khiển (controller) phù hợp độ phân giải

• Với kích thước màn lớn, bộ điều khiển phải hỗ trợ phân giải tương ứng Full-HD, 2K, thậm chí 4K.

• Controller cần tương thích chuẩn tín hiệu (Novastar, Colorlight, Linsn…).

• Trang bị card nhận tín hiệu đồng bộ giữa các cabinet.

Test hiển thị toàn bộ sau khi ghép: màu sắc, độ sáng, đồng bộ

• Test màu đơn sắc (đỏ – xanh – trắng – đen).

• Test video chuyển động để kiểm tra đồng bộ khung hình.

• Hiệu chỉnh cân bằng màu theo chuẩn gamma 2.2.

So sánh module LED P1.86 indoor với các dòng pixel pitch lân cận

P1.86 vs P1.25 – khi nào cần độ phân giải cao hơn

Tiêu chí	P1.86	P1.25
Mật độ điểm ảnh	~289.000 px/m²	~640.000 px/m²
Khoảng cách xem tối thiểu	1,5m	0,8m
Giá thành	Thấp hơn 30-40%	Cao hơn
Ứng dụng	Hội nghị, showroom	Studio, bảo tàng, kiểm soát dữ liệu

Khi yêu cầu siêu nét ở cự ly cực gần, P1.25 là lựa chọn, còn với đa số phòng họp, sự kiện, P1.86 là tối ưu hơn.

P1.86 vs P2.5 – cân đối giữa chi phí và chất lượng hình ảnh

Tiêu chí	P1.86	P2.5
Mật độ điểm ảnh	Cao hơn 40%	Thấp hơn
Hình ảnh ở cự ly gần	Sắc nét hơn	Có thể rỗ khi nhìn gần
Giá thành	Cao hơn chút ít	Rẻ hơn
Ứng dụng	Sự kiện cao cấp	Sự kiện vừa & phổ thông

P1.86 giúp màn hình indoor vừa sắc nét, vừa giữ chi phí hợp lý so với các dự án lớn.

Gợi ý lựa chọn theo không gian, khoảng cách nhìn và ngân sách

• Khoảng cách xem dưới 2m: Nên chọn P1.86.

• Khoảng cách xem 2-3m: Có thể cân nhắc P1.86 hoặc P2.5.

• Studio, giám sát dữ liệu: Ưu tiên P1.25.

• Ngân sách trung bình: P1.86 là lựa chọn cân đối nhất.

Gợi ý cấu hình màn hình LED P1.86 từ module & cabinet

Tính số lượng module & cabinet theo diện tích thực tế

Ví dụ màn hình 3m x 2m:

• Dùng module 320x160mm:
  • Chiều ngang: 3000mm / 320mm ≈ 9,37 → làm tròn 10 module.

  • Chiều cao: 2000mm / 160mm ≈ 12,5 → làm tròn 13 module.

  • Tổng module: 10 x 13 = 130 module.

• Cabinet 640x480mm: 5 x 6 = 30 cabinet.

Tư vấn cấu hình đạt chuẩn Full-HD hoặc 2K, 4K

• Full-HD (1920×1080): Cần kích thước màn khoảng 3.5m x 2m trở lên.

• 2K, 4K: Phù hợp với màn LED kích thước từ 5m trở lên, yêu cầu controller hỗ trợ.

Ước tính chi phí lắp đặt và tối ưu ngân sách

• Chi phí module LED P1.86: 900 – 1200 USD/m² (tùy chất lượng chip LED, IC, board điều khiển).

• Tổng chi phí trọn bộ (bao gồm cabinet, bộ nguồn, controller, lắp đặt): 1000 – 1500 USD/m².

• Chi phí có thể tối ưu khi chọn đồng bộ phụ kiện chính hãng, cùng đơn vị thi công trọn gói.

Để nhận được tư vấn và báo giá chính xác nhất, Quý khách vui lòng liên hệ trực tiếp qua Hotline: 0963 609 097

Liên hệ Highvision để triển khai màn hình LED P1.86 trong nhà chất lượng vượt trội

Module LED P1.86 trong nhà là lựa chọn lý tưởng cho các không gian hiển thị cao cấp như showroom, phòng họp, hội nghị, trung tâm điều hành hay studio nhờ khả năng hiển thị sắc nét, độ ổn định cao và chi phí đầu tư hợp lý. Công nghệ SMD tiên tiến cùng thiết kế module linh hoạt giúp đảm bảo chất lượng hình ảnh vượt trội và vận hành bền bỉ trong nhiều năm sử dụng.

Highvision chuyên cung cấp module LED chính hãng kèm theo dịch vụ tư vấn cấu hình, thi công lắp đặt và bảo trì chuyên nghiệp. Với đội ngũ kỹ thuật giàu kinh nghiệm, chúng tôi cam kết mang đến giải pháp màn hình LED tối ưu cho từng không gian cụ thể – từ chất lượng hiển thị đến tiến độ và ngân sách đầu tư.

Liên hệ ngay với Highvision để được tư vấn cấu hình phù hợp và nhận báo giá chi tiết cho dự án của bạn!
