Module LED P1.25 trong nhà: Cấu tạo, độ phân giải & hướng dẫn ghép cabinet chuẩn

Highvision – Đơn vị tiên phong trong giải pháp hiển thị LED chuyên nghiệp, giới thiệu module LED P1.25 trong nhà – công nghệ màn hình siêu nét, tối ưu cho các không gian cần độ chi tiết cao như phòng họp, showroom, trung tâm điều hành. Bài viết cung cấp tổng quan về cấu tạo, cách tính độ phân giải, kích thước cabinet chuẩn và kỹ thuật ghép nối đúng cách, giúp bạn triển khai hệ thống hiển thị hiệu quả và chuẩn xác ngay từ đầu.

Để nhận được tư vấn và báo giá chính xác nhất, Quý khách vui lòng liên hệ trực tiếp qua Hotline: 0963 609 097

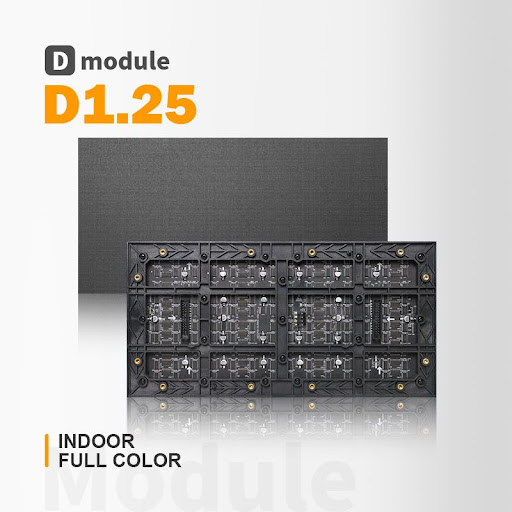

Giới thiệu về module LED P1.25 trong nhà

Pixel pitch 1.25mm là gì? Ứng dụng trong hiển thị cao cấp

Pixel pitch là khoảng cách tính bằng milimét giữa hai điểm ảnh LED liền kề trên module màn hình LED. Với pixel pitch 1.25mm, nghĩa là khoảng cách giữa các đèn LED trên module chỉ là 1.25mm, cho phép mật độ điểm ảnh rất cao, từ đó tạo ra hình ảnh sắc nét, mịn màng.

Module LED P1.25 indoor được thiết kế để đáp ứng các nhu cầu hiển thị nội dung chất lượng cao trong không gian trong nhà như phòng họp, showroom, trung tâm điều hành, phòng studio truyền hình, và sự kiện cao cấp. Mật độ điểm ảnh nhỏ giúp hình ảnh không bị rỗ, chữ viết hiển thị rõ nét ngay cả khi người xem đứng gần màn hình.

4 ưu điểm của màn hình LED P1.25 indoor so với các pixel pitch khác

So với các loại module LED có pixel pitch lớn hơn như P1.5, P1.9, P2.5 hay P3, module LED P1.25 indoor mang đến nhiều ưu điểm vượt trội, đặc biệt phù hợp với các ứng dụng đòi hỏi chất lượng hiển thị cao và khoảng cách quan sát gần:

1. Độ sắc nét hình ảnh tối ưu
   Với mật độ điểm ảnh cực kỳ cao (1.25mm), module LED P1.25 cho phép hiển thị hình ảnh, video và chữ viết có độ chi tiết rất lớn, rõ nét từng chi tiết nhỏ mà các module có pixel pitch lớn hơn khó có thể đạt được. Điều này giúp mang lại trải nghiệm hình ảnh sống động, chân thực, rất phù hợp cho các môi trường cần độ chính xác màu sắc và độ nét như phòng họp cao cấp, trung tâm điều hành hoặc showroom sản phẩm.
2. Tối ưu khoảng cách quan sát gần
   Màn hình LED P1.25 indoor được thiết kế đặc biệt cho những không gian trong nhà có diện tích từ nhỏ đến vừa, nơi người xem đứng rất gần màn hình. Với pixel pitch nhỏ, khoảng cách quan sát lý tưởng có thể chỉ từ 1 đến 3 mét mà không bị thấy rõ các điểm ảnh rời rạc, đảm bảo trải nghiệm liền mạch và sắc nét cho người dùng.
3. Độ sáng và màu sắc ổn định, chân thực
   Sử dụng công nghệ LED tiên tiến, module P1.25 indoor đảm bảo khả năng hiển thị màu sắc chuẩn xác, sống động và độ sáng đồng đều trong suốt quá trình sử dụng. Điều này giúp màn hình duy trì hiệu suất cao, không bị hiện tượng mất màu hay nhòe hình khi nhìn từ các góc khác nhau trong phòng.
4. Tiết kiệm không gian lắp đặt
   Nhờ mật độ điểm ảnh cao, màn hình sử dụng module P1.25 có thể nhỏ gọn hơn nhưng vẫn đạt được độ phân giải lớn tương đương hoặc vượt trội so với các màn hình sử dụng module có pixel pitch lớn hơn. Điều này rất có lợi trong việc tiết kiệm diện tích lắp đặt, đồng thời dễ dàng tích hợp vào các thiết kế nội thất hiện đại.

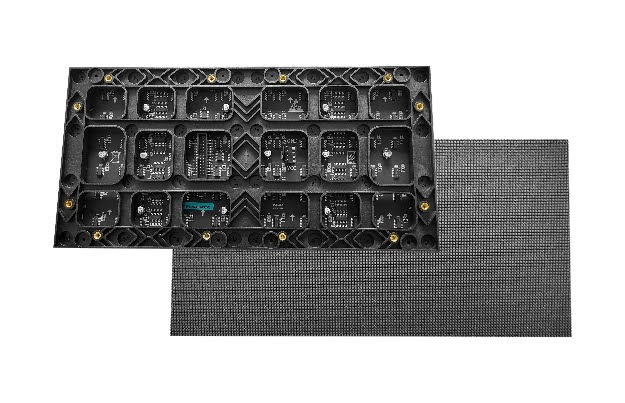

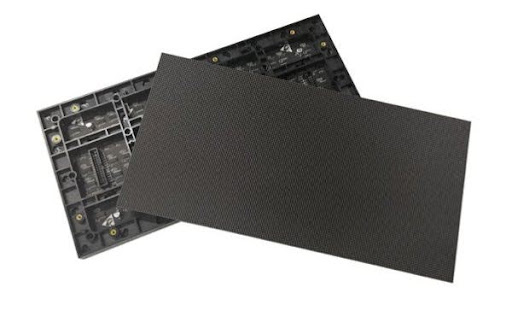

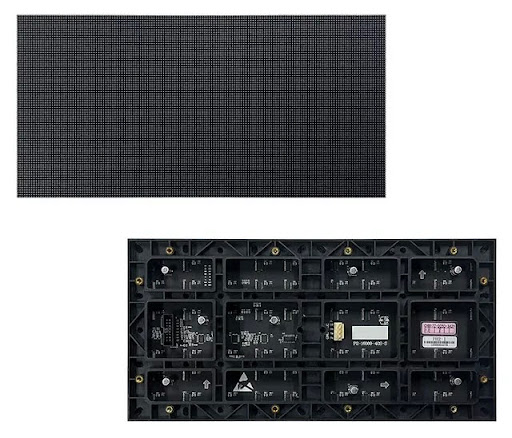

Cấu tạo chi tiết của module LED P1.25 indoor

Thành phần chính: đèn LED, mạch điều khiển, bo mạch PCB

Module LED P1.25 indoor được cấu thành từ ba thành phần chính:

• Đèn LED: Là nguồn phát sáng, thông thường là loại LED SMD 3 trong 1 (gồm 3 bóng LED đỏ, xanh lá, xanh dương) giúp tái tạo màu sắc đầy đủ và chân thực.

• Mạch điều khiển: Đây là bộ xử lý tín hiệu điều khiển từng đèn LED phát sáng đúng màu sắc, độ sáng theo nội dung truyền tải. Mạch này thường sử dụng IC điều khiển chuyên dụng như IC MBI, IC Chip-on-Board để tăng hiệu suất và độ ổn định.

• Bo mạch PCB (Printed Circuit Board): Là nền tảng chứa các linh kiện điện tử và đèn LED. PCB thường được thiết kế với chất liệu đồng hoặc đồng phủ thiếc để tăng khả năng truyền dẫn điện và tản nhiệt.

Công nghệ LED: COB hay SMD – nên chọn loại nào?

• SMD (Surface Mounted Device) là công nghệ phổ biến hiện nay với các bóng LED nhỏ gắn trực tiếp lên bề mặt PCB. SMD có ưu điểm là khả năng hiển thị màu sắc tốt, góc nhìn rộng, độ bền cao và dễ dàng bảo trì. Module P1.25 thường sử dụng LED SMD 1010 hoặc 1212.

• COB (Chip On Board) là công nghệ mới, trong đó nhiều chip LED được gắn trực tiếp lên một chip nền lớn tạo thành một điểm ảnh LED lớn hơn. COB có ưu điểm về độ đồng đều ánh sáng, hiệu suất sáng cao hơn nhưng khó bảo trì khi gặp sự cố.

Đối với module LED P1.25 trong nhà, công nghệ SMD được ưu tiên sử dụng nhiều hơn vì dễ bảo trì, sửa chữa và độ sắc nét đã đáp ứng đủ yêu cầu hiển thị cao cấp.

Vật liệu vỏ, khả năng tản nhiệt và độ bền của module

Vỏ module LED P1.25 indoor thường được làm từ nhựa ABS hoặc hợp kim nhôm. Nhựa ABS giúp module nhẹ, chi phí thấp và cách điện tốt, trong khi vỏ hợp kim nhôm tăng khả năng tản nhiệt và nâng cao độ bền, chống biến dạng.

Khả năng tản nhiệt tốt là yếu tố quan trọng để giữ cho module hoạt động ổn định trong thời gian dài, tránh quá nhiệt gây hư hỏng LED hoặc bo mạch. Các thiết kế module cao cấp còn trang bị thêm tản nhiệt bằng quạt hoặc tấm tản nhiệt kim loại mặt sau.

Ngoài ra, module P1.25 indoor phải đảm bảo độ bền cơ học, chống va đập nhẹ, chống bụi và ẩm trong môi trường trong nhà để tăng tuổi thọ và duy trì chất lượng hiển thị.

Độ phân giải màn hình khi sử dụng module LED P1.25

Công thức tính độ phân giải theo kích thước màn hình

Độ phân giải màn hình LED được tính dựa trên số lượng module ghép lại và pixel pitch. Công thức cơ bản:

Số điểm ảnh (pixels) = (Chiều rộng màn hình theo mm / pixel pitch) × (Chiều cao màn hình theo mm / pixel pitch)

Ví dụ:

• Màn hình kích thước 1.28m x 0.72m (1280mm x 720mm)

• Pixel pitch = 1.25mm

• Độ phân giải = (1280 / 1.25) × (720 / 1.25) = 1024 × 576 pixels

Độ phân giải phù hợp cho phòng họp, showroom, trung tâm điều hành

• Phòng họp: Màn hình với độ phân giải Full HD (1920×1080 pixels) trở lên là phù hợp để hiển thị nội dung văn bản, slide trình chiếu rõ ràng.

• Showroom: Yêu cầu hình ảnh sắc nét để thể hiện sản phẩm, video quảng cáo, thường dùng độ phân giải từ Full HD đến 4K.

• Trung tâm điều hành: Cần độ phân giải cao, có thể 4K hoặc hơn để quan sát nhiều dữ liệu chi tiết trên màn hình lớn.

Module LED P1.25 indoor giúp đạt độ phân giải này với kích thước màn hình từ khoảng 1.5m đến vài mét vuông, tối ưu cho các không gian trong nhà đòi hỏi hình ảnh sắc nét, chi tiết.

Các chuẩn hiển thị thông dụng (HD, Full HD, 4K) có thể đạt được với P1.25

Với pixel pitch 1.25mm, màn hình LED có thể dễ dàng đạt các chuẩn:

• HD (1280×720 pixels): Phù hợp với màn hình nhỏ, tầm dưới 1.6m chiều rộng.

• Full HD (1920×1080 pixels): Màn hình có chiều rộng khoảng 2.4m.

• 4K UHD (3840×2160 pixels): Cần màn hình rộng trên 4.8m trở lên.

Điều này giúp chủ đầu tư lựa chọn kích thước và số lượng module phù hợp theo mục đích sử dụng và ngân sách.

Để nhận được tư vấn và báo giá chính xác nhất, Quý khách vui lòng liên hệ trực tiếp qua Hotline: 0963 609 097

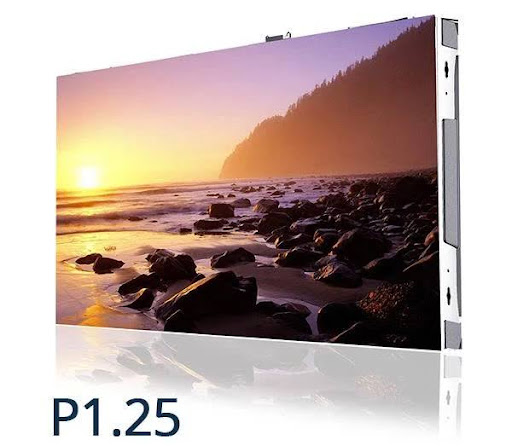

Kích thước & thông số kỹ thuật của cabinet sử dụng module P1.25

Kích thước cabinet phổ biến (640x480mm, 600×337.5mm,…)

Cabinet là khung chứa các module LED được ghép lại thành một đơn vị hoàn chỉnh. Với module LED P1.25 indoor, các kích thước cabinet phổ biến gồm:

• 640mm x 480mm: Kích thước chuẩn, dễ dàng ghép nối thành màn hình lớn theo nhiều tỉ lệ.

• 600mm x 337.5mm: Thường dùng cho các màn hình dài, mỏng.

• Ngoài ra còn có các kích thước tùy chỉnh khác theo yêu cầu dự án.

Kích thước cabinet ảnh hưởng đến số lượng module và thiết kế khung lắp đặt.

Số lượng module P1.25 cần thiết để tạo 1 cabinet hoàn chỉnh

Mỗi module LED P1.25 indoor có kích thước tiêu chuẩn khoảng 160mm x 160mm (kích thước thực tế có thể thay đổi theo nhà sản xuất).

Ví dụ với cabinet 640x480mm:

• Chiều ngang cabinet: 640mm / 160mm = 4 modules

• Chiều cao cabinet: 480mm / 160mm = 3 modules

Vậy một cabinet sẽ cần 4 x 3 = 12 modules LED P1.25.

Trọng lượng, nguồn điện, kết nối tín hiệu trong từng cabinet

• Trọng lượng: Trung bình một cabinet LED P1.25 indoor có trọng lượng từ 8-12kg tùy vật liệu vỏ và cấu tạo bên trong.

• Nguồn điện: Cabinet thường sử dụng nguồn 5V hoặc 12V DC, công suất khoảng 150-300W tùy số lượng module và độ sáng.

• Kết nối tín hiệu: Thường dùng cáp tín hiệu loại CAT5e hoặc CAT6 cho dữ liệu, kết nối giữa các cabinet qua cổng RJ45 hoặc các đầu nối chuyên dụng. Cáp nguồn riêng biệt đảm bảo nguồn điện ổn định.

Hướng dẫn ghép cabinet đúng kỹ thuật

Quy trình căn chỉnh khung thép trước khi lắp cabinet

Khung thép hoặc khung nhôm dùng làm giá đỡ cabinet phải được kiểm tra kỹ về độ phẳng, độ cứng, và kích thước chính xác.

• Dùng thước thủy, máy cân chỉnh để đảm bảo khung không bị cong vênh.

• Các điểm nối khung cần siết chặt, không có khoảng hở gây lệch cabinet.

• Đánh dấu vị trí lắp cabinet chuẩn xác theo bản vẽ thiết kế.

Mẹo ghép nối cabinet phẳng tuyệt đối – không gợn viền

• Ghép cabinet từ dưới lên, từ trái sang phải, căn chỉnh từng cạnh cabinet sát nhau.

• Sử dụng các ốc vít khóa chuyên dụng và các chốt định vị để cố định cabinet, tránh xê dịch sau khi lắp.

• Kiểm tra độ phẳng bằng thước dài hoặc thiết bị đo 3D sau mỗi lần lắp cabinet mới.

• Nếu có khe hở nhỏ, có thể điều chỉnh bằng đệm cao su hoặc vít chỉnh cơ học.

Cách đấu nối tín hiệu giữa các cabinet: cáp mạng, cáp nguồn, bộ xử lý

• Sử dụng cáp mạng CAT6 bấm sẵn đầu RJ45 để nối tín hiệu dữ liệu giữa các cabinet theo sơ đồ mạng lưới.

• Nguồn điện phải đấu nối song song hoặc theo tuyến, đảm bảo không bị sụt áp ở cabinet cuối cùng.

• Bộ xử lý hình ảnh (Processor) được đặt ở đầu nguồn tín hiệu, điều khiển toàn bộ các cabinet.

• Kiểm tra lại từng điểm nối để tránh lỏng cáp, gây mất tín hiệu hoặc chập chờn hình ảnh.

Những lỗi thường gặp khi ghép module & cabinet

Ghép lệch làm mất độ phẳng và ảnh hưởng chất lượng hình ảnh

Lắp cabinet không đều, lệch so với nhau sẽ tạo ra bề mặt màn hình không phẳng, gây ra các vết gợn, bóng mờ khi hiển thị ảnh hoặc video, làm giảm chất lượng tổng thể của màn hình.

Điểm chết LED do va đập hoặc lắp sai cực

Trong quá trình vận chuyển hoặc lắp đặt, module LED có thể bị va đập dẫn đến điểm chết LED, làm hình ảnh mất chi tiết. Ngoài ra, lắp module ngược cực điện cũng gây hư hỏng LED, cần kiểm tra kỹ cực trước khi lắp.

Sai thứ tự cáp tín hiệu gây chập chờn hình ảnh hoặc sai nội dung

Nếu cáp tín hiệu không được nối đúng theo sơ đồ, dữ liệu sẽ bị truyền sai, gây hiện tượng hình ảnh chập chờn, nhấp nháy hoặc nội dung hiển thị không đúng. Cần tuân thủ đúng quy trình đấu nối và kiểm tra kỹ trước khi vận hành.

Để nhận được tư vấn và báo giá chính xác nhất, Quý khách vui lòng liên hệ trực tiếp qua Hotline: 0963 609 097

Chọn Highvision để sở hữu màn hình LED P1.25 đẳng cấp và bền bỉ

Module LED P1.25 trong nhà là giải pháp hiển thị lý tưởng cho các không gian yêu cầu cao về độ nét và tính thẩm mỹ. Để đảm bảo hệ thống hoạt động ổn định, hình ảnh sắc sảo và tuổi thọ lâu dài, việc lựa chọn đúng module, hiểu rõ kỹ thuật ghép nối, cấu tạo cabinet và đơn vị thi công là vô cùng quan trọng.

Highvision tự hào là đơn vị cung cấp và thi công màn hình LED P1.25 chuyên nghiệp, với linh kiện chất lượng, kỹ thuật chuẩn xác và đội ngũ dày dạn kinh nghiệm. Đừng để những dự án quan trọng bị ảnh hưởng bởi lựa chọn sai lầm — liên hệ ngay với Highvision để được tư vấn và báo giá tốt nhất hôm nay!
